IRonEye GigE

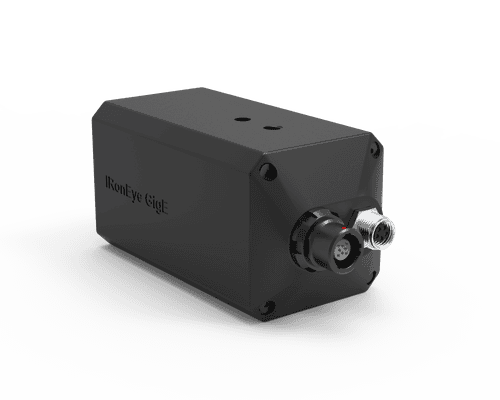

IRonEye GigE - Front View

GigE-Vision-Wärmebildgerät

Für den dauerhaften Außeneinsatz mit militärischer Robustheit konzipiert. Liefert ein unkomprimiertes, latenzarmes Wärmebildsignal als standardkonformen GigE-Vision-Stream.

Ideal für die Integration in Roboter- und Fahrzeugsysteme.

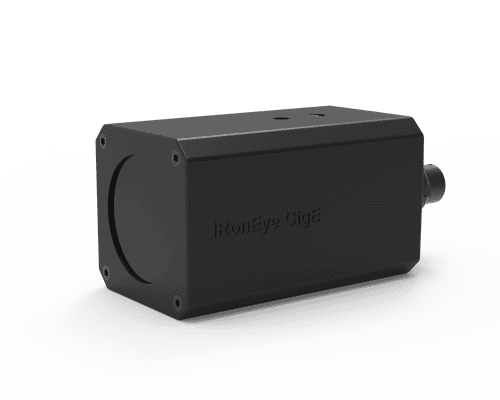

IRonEye GigE - Connector View

Hauptmerkmale

Auflösung 640×480 oder 1280×1024 mit ≤35mK Wärmeempfindlichkeit
GigE Vision 2.0 Ausgang mit einem Durchsatz von nahezu 1 Gbit/s und geringer Latenz
60 FPS Bildwiederholrate für flüssige Echtzeitdarstellung
Ethernet über wasserdichten M12 8-Pin X-kodierten Steckverbinder (oder ähnlich)
Power over Ethernet (PoE) oder alternative Stromversorgung über sekundären Anschluss
IEEE 1588 Precision Time Protocol – Synchronisation mehrerer Kameras mit einer Netzwerk-Masteruhr mit bis zu 1 µs Präzision

Funktionen im Detail

Farbpaletten

Weiß heiß · Schwarz heiß · Ironbow · Regenbogen · Rot heiß · Kalt Rot · Kalt Grün · Heißest · Kundenwünsche und mehr.

IRonEye GigE thermal image, white hot palette
Weiß heiß

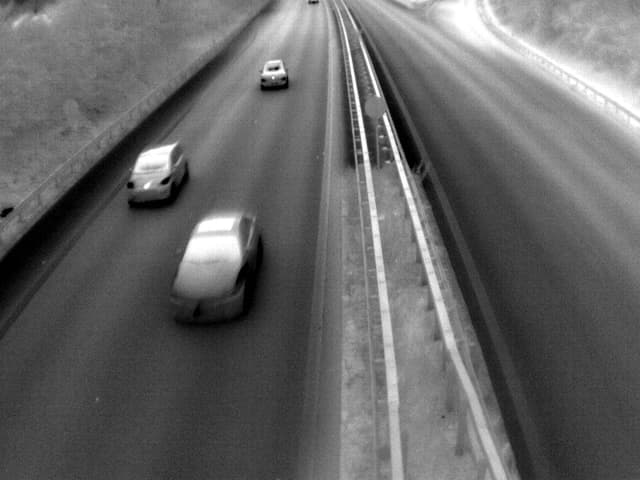

IRonEye GigE thermal image, black hot palette
Schwarz heiß

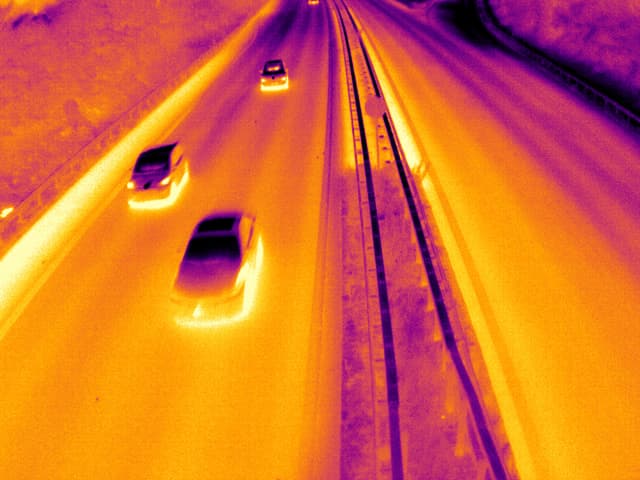

IRonEye GigE thermal image, ironbow palette
Ironbow

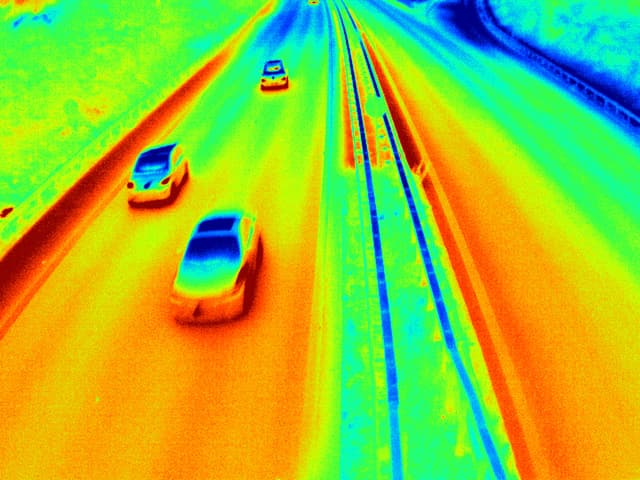

IRonEye GigE thermal image, rainbow palette
Regenbogen
Thermal image without automatic contrast
AGC off

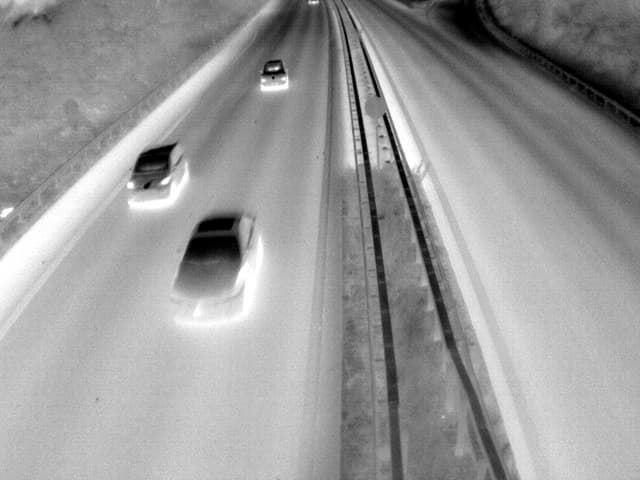

Thermal image with automatic contrast
AGC on

Automatischer Kontrast (AGC)

Automatisch justiert für jeden Frame · Manueller Modus verfügbar.

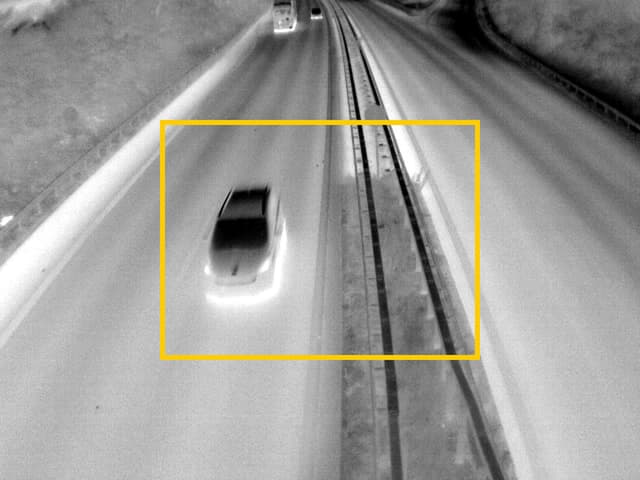

Thermal image at 1x with the 2x zoom area marked
1×

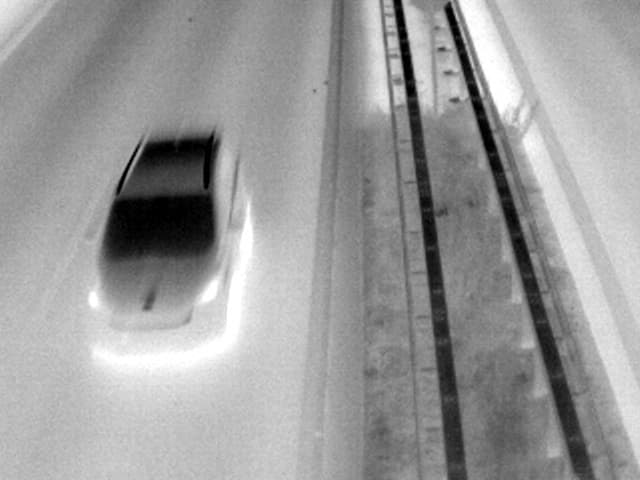

Thermal image with 2x digital zoom
2×

Digitaler Zoom 1–8×

Betrachten Sie das Ziel genauer, ohne das Objektiv wechseln zu müssen.

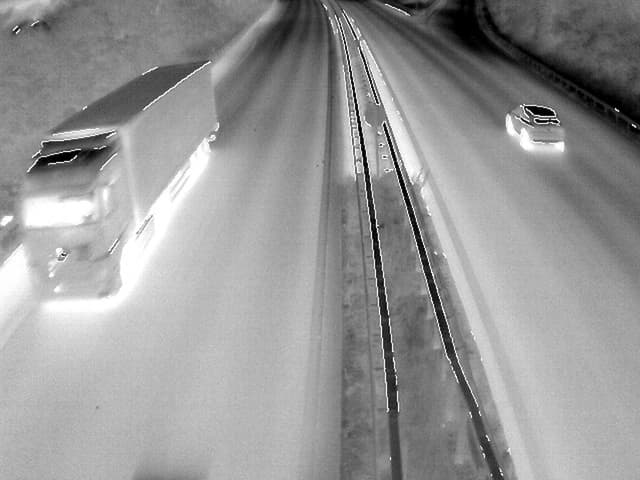

Thermal image with edge overlay
Overlay

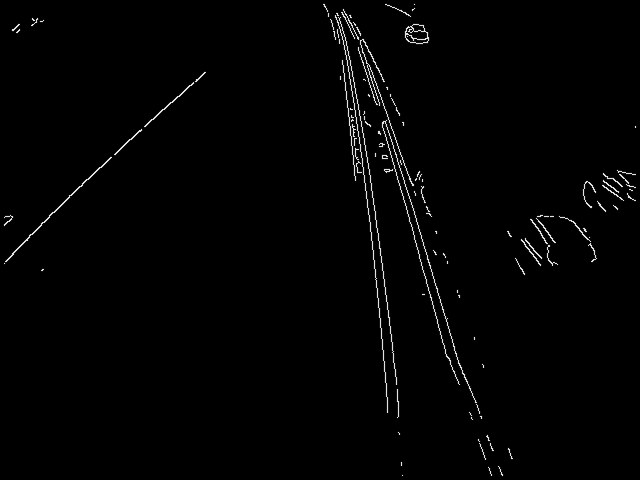

Edge detection output, edges only
Edges only

Kantenerkennung

Transparenz der Überlagerung, Kantenfarbe sowie minimaler und maximaler Grenzbereich steuerbar.

> 5A 09 01 AGC on
> 5A 01 02 palette ironbow
> 5A 00 20 zoom 2.0×
> 5A 02 01 edges overlay
> A5 0D status → 0D 30 ok

Einfache Steuerung

Einstellungen steuerbar mittels UART oder SDK.

Technische Spezifikationen

Wärmebild-Leistung

Auflösung: 640 × 480 oder 1280 × 1024 Pixel
Empfindlichkeit: ≤35mK
Bildwiederholrate: 60 FPS

Netzwerk & Schnittstelle

Ausgang: GigE Vision 2.0
Durchsatz: Nahezu 1 Gbit/s, geringe Latenz
Anschluss: Wasserdichter M12 8-Pin X-kodiert (oder ähnlich)

Physische Abmessungen

Korpus: 106 × 49 × 49 mm
Gehäuse: Wasserdichtes & witterungsbeständiges Gehäuse

Stromversorgung & Synchronisation

Stromversorgung: Power over Ethernet (PoE) oder sekundärer Anschluss
Zeitsynchronisation: IEEE 1588 PTP, bis zu 1 µs Präzision

Verfügbare Optionen

HFOV 31°/50°/86° (weitere auf Anfrage), Cerakote-Gehäusefarbe, Sensorauflösung (VGA oder SXGA), Steckverbinder (Push-Pull, Schraubverriegelung) sowie spezielle Kundenanforderungen.

Erleben Sie das IRonEye GigE in Ihr System integriert.

Wir beraten Sie persönlich und finden die passende Lösung für Ihren Einsatz.
